La définition à retenir
Définition L'électrisation est le passage d'un courant dans le corps ; on parle d'électrocution quand elle entraine la mort. La gravité dépend surtout de l'intensité qui traverse le corps, de la durée du contact et du trajet (par le cœur, c'est le plus dangereux). Une peau mouillée diminue fortement la résistance du corps : l'intensité devient plus grande.
🔒 Illustration du chapitre completIncluse dans le cours complet, avec la méthode et les exercices corrigés.La voir gratuitement pendant 7 jours
Un exemple corrigé
Exemple Dans une machine à laver, un fil abimé touche la carcasse métallique. Avec une prise de terre, le courant de fuite s'écoule par le fil vert-jaune ; le différentiel constate que le courant qui revient est plus faible que celui qui part et coupe en une fraction de seconde. Sans prise de terre, la carcasse reste sous tension : la personne qui la touche devient elle-même le chemin du courant vers le sol.
Lexique
- électrisation
- passage d'un courant électrique dans le corps
- surcharge
- intensité trop grande due à trop d'appareils sur un circuit

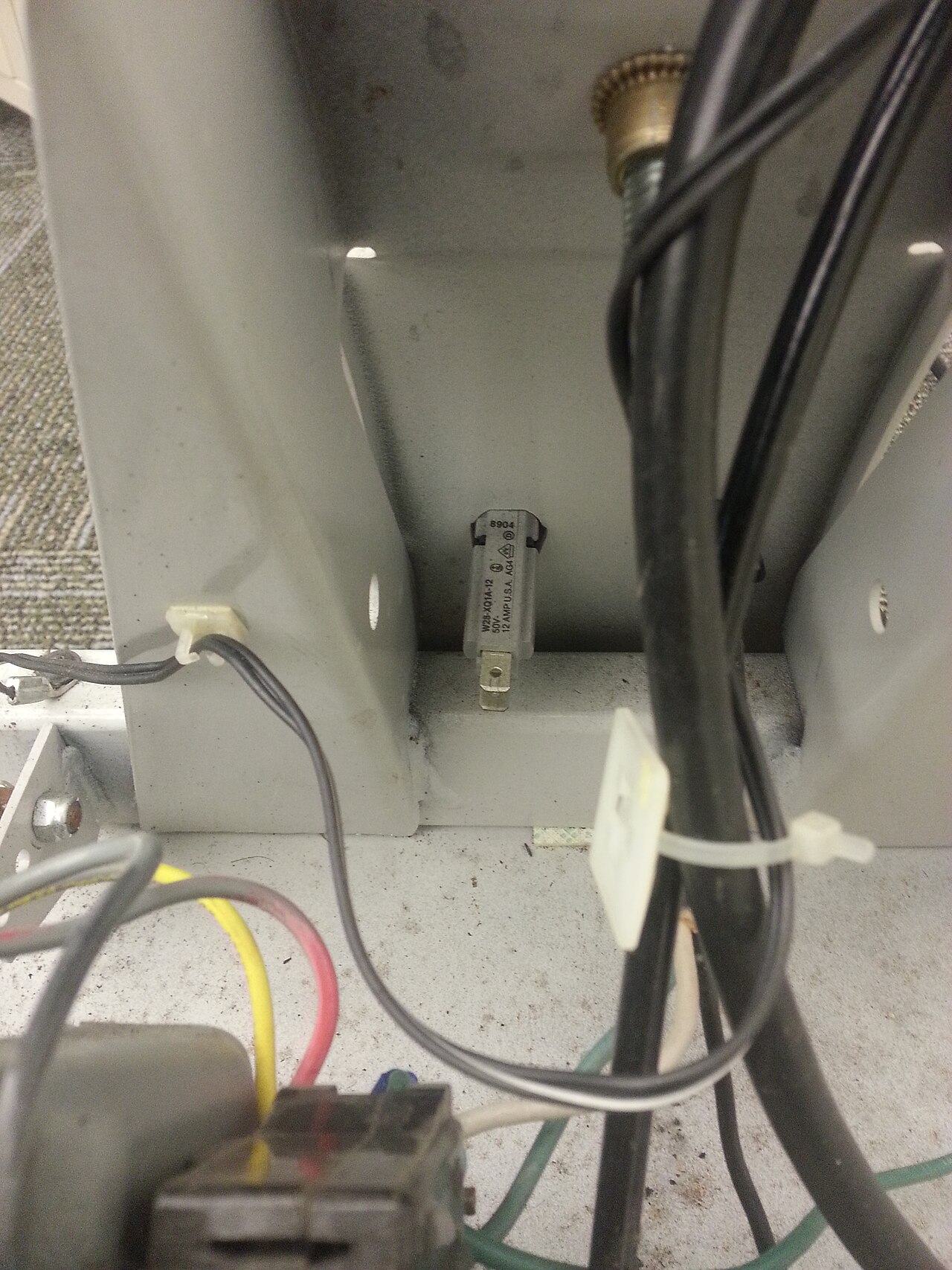

- disjoncteur
- interrupteur automatique qui coupe en cas de surintensité
- différentiel
- dispositif qui coupe en cas de fuite de courant
- prise de terre
- liaison des parties métalliques avec le sol
Les erreurs fréquentes à éviter
Piège — remplacer un fusible par plus fort. Si un fusible fond, ne le remplace jamais par un fil de cuivre ou un fusible de calibre supérieur. Les fils pourraient chauffer sans que rien ne coupe : c'est le risque d'incendie.
Piège — « 30 mA, ce n'est presque rien ». Au niveau d'une lampe, 30 mA ne se remarque pas, mais traverser le corps humain, c'est le seuil de danger des protections. C'est l'intensité qui traverse la personne qui compte, pas la valeur « petite » en milliampères.
Attention Un disjoncteur classique ne protège pas une personne : il ne coupe qu'au-delà de 16 A ou 20 A, alors que 0,03 A peut déjà être dangereux pour le corps. C'est le différentiel qui protège les personnes. Et une multiprise n'augmente pas la puissance disponible : bouilloire (2 000 W) + radiateur (2 000 W) + fer à repasser (2 200 W) = 6 200 W, soit I = 6 200230 ≈ 27 A, bien plus que les 16 A d'une multiprise.
L'astuce du prof
Astuce — le bouton « test ». Appuie une fois par mois sur le bouton « test » du différentiel : il doit couper. Si ce n'est pas le cas, fais-le contrôler, car il ne protégerait plus personne.
Exercices corrigés
Cherche d'abord seul, puis ouvre la correction.
Exercice 1 — Fer à repasser et grille-pain
Un circuit est protégé par un disjoncteur de 16 A sous 230 V. On y branche en même temps un fer à repasser de 2 200 W et un grille-pain de 800 W. Le disjoncteur va-t-il couper ?
Voir la correction
Puissance totale : 2 200 + 800 = 3 000 W. Intensité : I = 3 000230 ≈ 13 A. Cette intensité est inférieure à 16 A : le disjoncteur ne coupe pas. Il reste une marge d'environ 3 A, soit 680 W. Un troisième appareil plus puissant, par exemple un aspirateur de 1 000 W, ferait déclencher la protection.
Exercice 2 — Un contact avec la tension du réseau
Une personne touche un fil sous tension de 230 V. Calcule l'intensité qui traverse son corps si la résistance du corps vaut a) 5 000 Ω (peau sèche) ; b) 1 000 Ω (peau mouillée). Que dit le tableau des effets pour chaque cas ?
Voir la correction
a) I = 2305 000 = 0,046 A = 46 mA. Cette valeur est supérieure à 30 mA : difficultés respiratoires, la personne ne peut plus lâcher le fil. b) I = 2301 000 = 0,23 A = 230 mA, valeur très supérieure à 75 mA : risque de fibrillation du cœur, souvent mortelle. Réduire la résistance du corps par l'eau multiplie par 5 l'intensité.
