La définition à retenir
Définition Dans un circuit en série, les récepteurs sont branchés les uns à la suite des autres, dans une seule boucle. Le courant traverse toutes les ampoules l'une après l'autre.

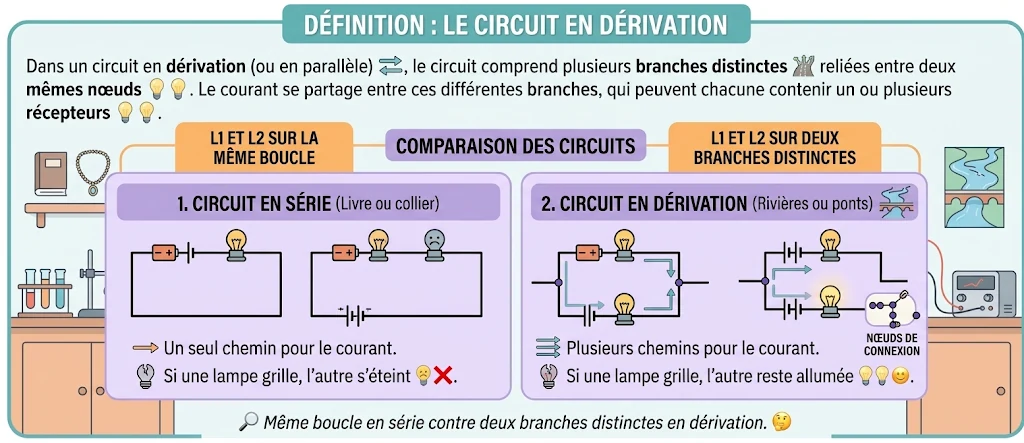

🔒 Infographie récapitulative du chapitreIncluse dans le cours complet, avec la méthode et les exercices corrigés.La voir gratuitement pendant 7 jours
🔒 Infographie récapitulative du chapitreIncluse dans le cours complet, avec la méthode et les exercices corrigés.La voir gratuitement pendant 7 jours
Un exemple corrigé
Exemple Certaines anciennes guirlandes de sapin étaient montées en série : une seule ampoule grillée et toute la guirlande s'éteignait. Il fallait alors tester les ampoules une à une pour trouver la coupable !
Extrait du cours
Pourquoi, dans ta maison, peux-tu éteindre la lampe du salon sans que le frigo s'arrête ? Parce que les appareils ne sont pas branchés de n'importe quelle façon. Il existe deux manières de brancher plusieurs ampoules sur une pile.
Lexique
- en série
- branché à la suite, dans une seule boucle
- en parallèle
- branché sur des boucles séparées, aussi appelé en dérivation
- dérivation
- branchement qui crée un nouveau chemin pour le courant
- griller
- pour une ampoule, cesser de fonctionner parce que son filament est coupé
Les erreurs fréquentes à éviter
Piège — le dessin trompe. Deux ampoules côte à côte sur un dessin ne sont pas forcément en parallèle. Ce qui compte, c'est le nombre de chemins possibles pour le courant, pas la place des ampoules sur la feuille.
Piège — parallèle n'est pas « mieux sur tous les points ». En parallèle, chaque ampoule brille normalement et fonctionne seule, mais la pile s'use plus vite qu'en série.
Attention Dans une maison, les prises et les lampes sont branchées en parallèle : chaque appareil reçoit la même tension et fonctionne seul. C'est pour ça qu'une lampe grillée dans la cuisine n'éteint pas la télévision.
L'astuce du prof
Astuce. Pense à la guirlande : si tout s'éteint quand une ampoule manque, c'est un circuit en série. Si chaque ampoule a son propre chemin, c'est un circuit en parallèle (en dérivation).
Exercices corrigés
Cherche d'abord seul, puis ouvre la correction.
Exercice 1 — Série ou parallèle ?
Léa branche deux ampoules A et B sur une pile. Quand elle dévisse A, l'ampoule B s'éteint aussi. Les ampoules sont-elles branchées en série ou en parallèle ?
Voir la correction
Elles sont en série. Il n'y a qu'une seule boucle : en dévissant A, Léa coupe la boucle et le courant ne passe plus nulle part, donc B s'éteint aussi.
Exercice 2 — Tableau à compléter
Écris « série » ou « parallèle » pour chaque propriété : a) il y a une seule boucle ; b) il y a une boucle par ampoule ; c) quand on dévisse une ampoule, les autres restent allumées ; d) plus on ajoute d'ampoules, moins elles brillent.
Voir la correction
a) série ; b) parallèle (on dit aussi en dérivation) ; c) parallèle ; d) série.
