La définition à retenir
Définition Pour allumer une petite ampoule, il faut :
- une pile : elle donne l'électricité. Une pile plate a deux lamelles en métal, appelées les bornes ;

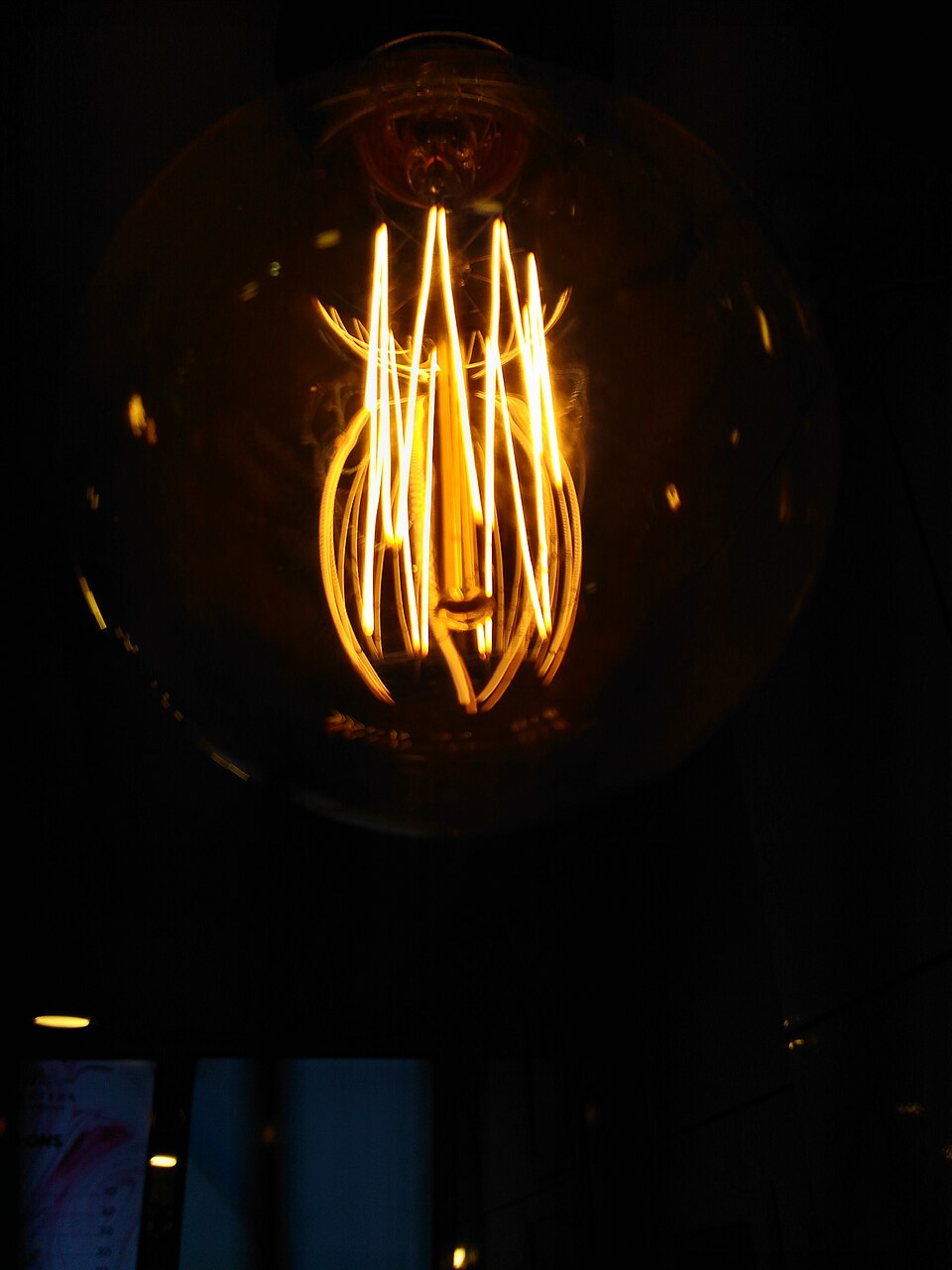

- une ampoule : elle s'allume quand l'électricité la traverse ;
- des fils électriques : ils transportent l'électricité. Le métal à l'intérieur conduit l'électricité ; le plastique autour protège.
🔒 Illustration du chapitre completIncluse dans le cours complet, avec la méthode et les exercices corrigés.La voir gratuitement pendant 7 jours
🔒 Illustration du chapitre completIncluse dans le cours complet, avec la méthode et les exercices corrigés.La voir gratuitement pendant 7 jours
Un exemple corrigé
Exemple Si on détache un seul fil, l'ampoule s'éteint : le chemin est coupé. C'est un circuit ouvert. L'interrupteur sert justement à ouvrir ou fermer le circuit, comme celui de la lampe de ta chambre.
Lexique
- circuit électrique
- le chemin que suit l'électricité
- circuit fermé
- un chemin sans coupure : l'ampoule s'allume
- circuit ouvert
- un chemin coupé : l'ampoule reste éteinte
- borne
- une des deux lamelles de la pile où on attache les fils
- interrupteur
- ce qui ouvre ou ferme le circuit
Les erreurs fréquentes à éviter
Piège — le court-circuit. Ne relie jamais les deux bornes de la pile avec un seul fil. Il n'y a pas d'ampoule sur le chemin : le fil chauffe et la pile s'use très vite.
Piège — le fil bien accroché ? Un fil peut sembler bien accroché alors que c'est seulement le plastique qui touche la borne. C'est le métal du fil qui doit toucher le métal de la borne.
Attention Si on relie directement les deux bornes de la pile avec un fil, sans ampoule, la pile s'use très vite et le fil peut chauffer. On appelle cela un court-circuit : à éviter.
L'astuce du prof
Astuce Ton ampoule ne s'allume pas ? Vérifie dans l'ordre : chaque fil est-il bien accroché ? L'ampoule est-elle bien vissée ? La pile est-elle encore bonne ?
Exercices corrigés
Cherche d'abord seul, puis ouvre la correction.
Exercice 1 — Le matériel
Cite les trois objets qu'il faut pour allumer une petite ampoule.
Voir la correction
Il faut une pile, une ampoule et des fils électriques.
Exercice 2 — Ouvert ou fermé ?
Le circuit est-il ouvert ou fermé ? (a) tous les fils sont bien accrochés et l'ampoule brille ; (b) un fil est tombé par terre ; (c) l'interrupteur est relevé et l'ampoule est éteinte.
Voir la correction
(a) Le circuit est fermé : l'ampoule brille.
(b) Le circuit est ouvert : le chemin est coupé.
(c) Le circuit est ouvert : l'interrupteur coupe le chemin.
